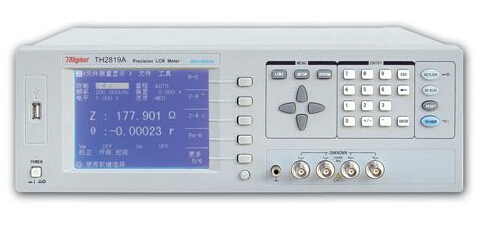

TH2819A型LCR数字电桥
性能特点：
·320×240点阵大型图形LCD显示...
·20Hz—200kHz测试频率, 分...
·0.05%的基本测量准确度
·10点列表扫描功能
·测试电平监视功能
·DCR测试功能
·20组内部仪器设定可供储存及调用
·标准RS232C、HANDLER
·中英文可选操作界面
·30Ω, 100 Ω两种不同信号源输...
·开路/短路/负载校准
·内建比较器, 10档分选及档计数功能...
·电压或电流的自动电平控制ALC功能
·0V, 1.5V及 2V内部直流偏置...
·可选±10V（±100mA）及1 A...
·可选GPIB，HANDLER接口

TH2819A型LCR数字电桥
简要说明：
精密LCR数字电桥 TH2819A是TH2819的升级换代产品，继承了TH2819操作简便（操作界面全面兼容）、读数准确稳定的特点，体积较之大为减小、外观令人耳目一新、价格低廉。 TH2819A是一种用于对各种电子元件检验的多功能元件测试仪器。可提供20Hz-200kHz的测试频率，频率分辨率达10mHz, 5mV-2V宽范围的测试信号电平，32ms/次的测试速度，既包括TH2819具有的各种测试参数，另提供了直流电阻DCR的测试能力。本仪器内部可提供1.5V/2V内偏置电压，还可选配可选±10V（±100mA）及1 A内部直流偏置源及各种外置电感偏流源，使其尤其适用于对各种电感元件的检测。 TH2819A是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪，可满足生产线质量保证、进货检验及实验室测量要求。
详细参数：

产品型号：

TH2819A

C3.技术参数

LCR测量参数

C, L, R,Z,Y,X,B, G, D, Q, θ,DCR

测试频率

20Hz—200kHz, 分辨率10 mHz

测试电平范围

LCR测试：5 mV－2 V
圈数测试：5 mV－4 V
自动恒电平范围：10 mV－1 V
分辨率：1mV，精度：5%

输出阻抗

30Ω，100Ω可选

基本准确度

0.05%

测量速度或测试时间

F≥1KHz(快速：32ms, 中速：90ms, 慢速：650ms)

等效电路

串联方式, 并联方式

量程方式

自动, 保持

触发方式

内部, 手动, 外部，总线

平均次数

1-255

清零功能

开路 / 短路扫频清零，负载校准

内部直流偏置源

0V,1.5V,2V

比较器功能

十档：（九档合格，一档不合格），另有一个附属档

存储器

可保存20组仪器设定值

接口

RS-232C, HANDLER（选件），GPIB（选件）

显示范围

R, X, Z

Y, B, G

θ(DEG)

θ(RAD)

Δ%

DCR

0.00001 Ω ～ 99.9999 MΩ

0.01 nS ～ 99.9999 S

0.00001 pF ～ 9.99999F

0.00001 uH ～ 99.9999kH

0.00001 ～ 9.99999

0.01 ～ 99999.9

-179.999°～ 179.999°

-3.14159-3.14159

-999.999%-999.999%

0.001 Ω — 99.9999 MΩ

列表扫描

10点列表扫描

显示器

320×240点阵大型图形LCD

测试端

5端法

显示方式

直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数

性能特点

C1.技术参数

TH2819A型LCR数字电桥

品牌：	常州同惠
型号：	TH2819A
加工定制：	否
类型：	精密LCR数字电桥
测量准确度：	0.05 %
测量频率：	20Hz—200kHz Hz
测量速度：	快速32ms,中速90ms,慢速650ms
